| Описание | Эпоксидно-полиэфирное порошковое покрытие является своего рода термореактивным продуктом, который изготовлен из смеси эпоксидной и полиэфирной смол, отвердителя и пигмента. | |
| Удельный вес | 1.4-1.8г/см³. Варьируется в зависимости от формулы и цвета. | |
| Размер гранул | Отличается в зависимости от применения (в среднем) 99% < 100мкм 65-70%>32мкм | |
| Упаковка | 20кг картонная коробка с полиэтиленовым пакетом | |
| Срок хранения | Ниже 30 ºC, в сухих условиях в течение 12 месяцев. После использования необходимо снова упаковать в коробку. | |
| Применение | Применимо к перечисленному оборудованию | Устройство для электростатического нанесения покрытий Распылитель с зарядкой трением Электростатический распылитель воздушным потоком Установка распыления в кипящем слое |
| Толщина покрытия | 45-150мкм (отличается в зависимости от различных промышленных требований) | |
| Процент покрытия | 11-13м²/кг, толщина – 60мкм. Отличается в зависимости от типа и цвета. | |
| Расчётная формула процента покрытия | Удельный вес × Толщина покрытия = г/м² | |
| Температура размягчения | 75-95 ºC (по методу Кофлера). Отличается в зависимости от типа и цвета. | |
| Сушка | Исходя из температуры заготовки | Отверждение при низкой температуре: 20 минут при 160 ºC Обычное отверждение: 15 минут при 180 ºC Быстрое отверждение: 5 минут при 200 ºC |
| Внешний вид | Блеск измеряется под углом в 60º в соответствии со стандартами ISO2813 или GB/T9754-88. | |
| Блеск | Высокий глянец: >80% Полуглянец: 40-60% Матовое покрытие: по заказу клиента Клиенты могут связаться с нашим отделом продаж для получения информации о спецификациях. | |

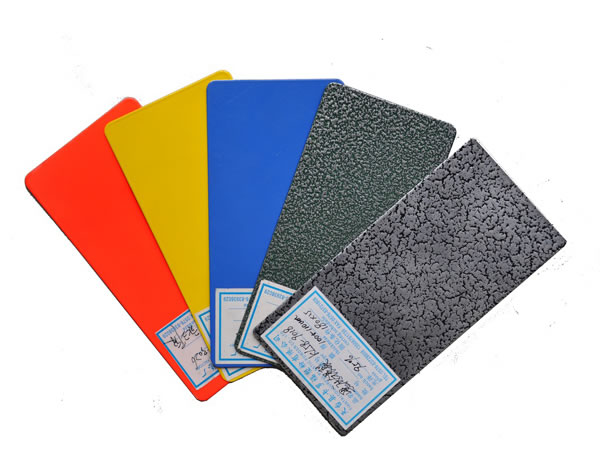

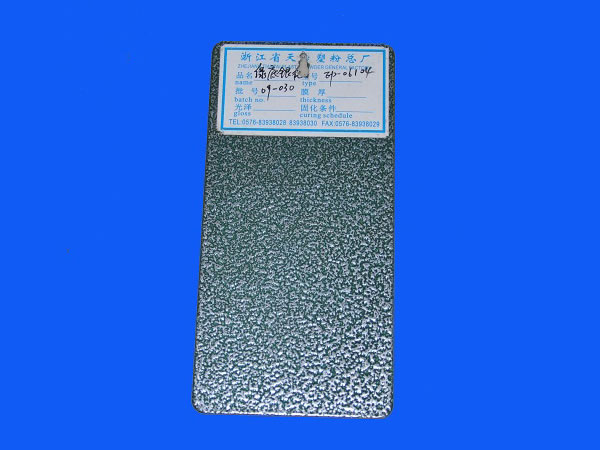

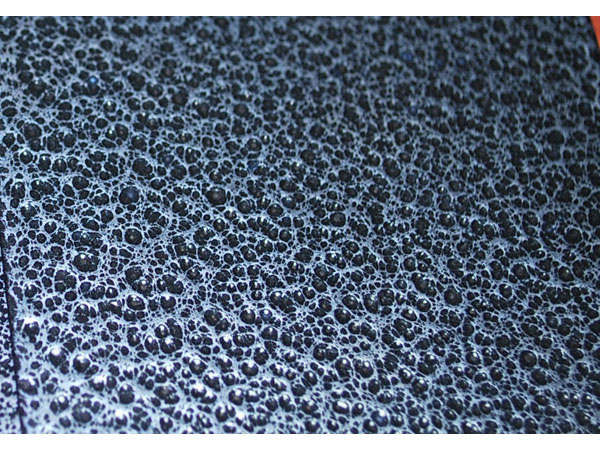

| Эффект | Гладкий, морщинистый, особый или по запросу. Данный продукт может быть предоставлен клиентам на основании образцов. | |
| Механические свойства | В лаборатории, обезжиривающий фосфид железа используется во всех экспериментах по проверке образцов, толщина которых составляет от 60 до 80 мкм. | |
| Твёрдость карандаша | GB/T6739-86: H-2H | |
| Адгезия | GB/T9286-88: 0-1 | |
| Испытание на изгиб (ось цилиндра) | GB/T11185-88: 0 | |
| Испытание на вытяжку | 7мм, варьируется в цвете и формуле. | |
| Испытание на удар | GB/T1732-93 : 50кг/см | |
| Стойкость против коррозии | Обезжиривающий фосфид цинка используется при тестировании образцов, толщина которых составляет 100-120мкм. Все тестирования проводятся в лаборатории. | |
| Испытание в солевом тумане | GB/T1771-91: после 500 часов могут возникнуть какие-нибудь повреждения, но эрозия на поперечном сечении составляет менее 2мм. | |
| Испытание нагревом во влажной среде | Bs.3900Part F2 1973: через 5000 часов GB1740/79(89): через 1000 часов, на покрытии не имеется никаких недостатков за исключением небольшой потери блеска. | |
| Безопасность | Пользователи могут использовать продукт по мере возможностей в соответствии с безопасностью данных. | |
| Область применения | Офисная мебель, оборудование для мастерских, двери и оконные рамы, бытовая техника, автозапчасти, игрушки, машины и т. д. | |
| Примечания | Этот продукт не рекомендуется использовать на открытом воздухе. | |
Другие наименования
Порошковая окраска на основе эпоксидных и полиэфирных смол | Порошковый материал для окрашивания
