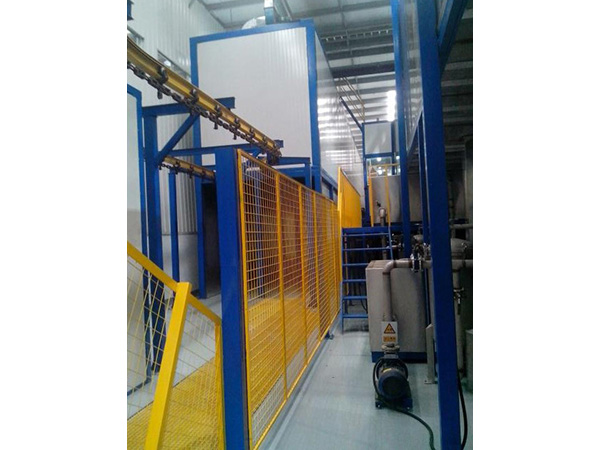

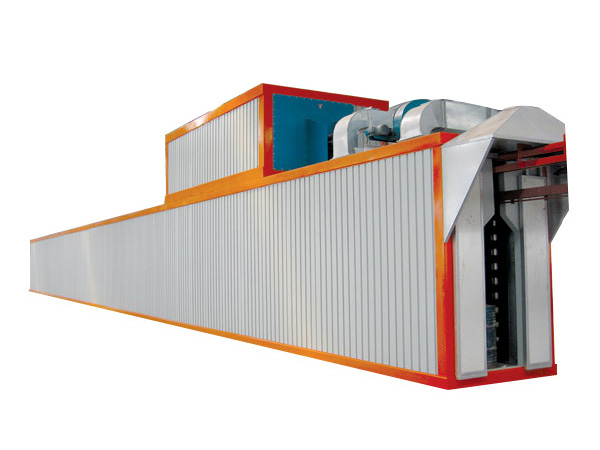

Тоннельные печи представлены в двух моделях исполнения: портальной и одноуровневой конструкции. Тоннельная конструкция обеспечивает высокое качество теплоизоляции и значительную компактность установки. Оборудование данной серии предназначено для обработки заготовок стандартных размеров, длина которых не превышает 6 метров. Одноуровневые печи выполнены в виде сушильных установок, оба конца которых оборудованы воздушными завесами для разделения горячего и холодного потоков воздуха. По сравнению с установками портального типа − одноуровневые установки отличаются меньшей стоимостью и сроком изготовления, однако их слабым местом является более высокий уровень теплопотерь.
Отличительные особенности
1. Корпус печи оборудован системой воздушной циркуляции, предназначенной для сушки заготовок. Объем подачи воздуха определяется требованиями к температурному режиму обработки. Кроме того, установки также оснащаются устройствами автоматического терморегулирования и средствами отображения технических данных. Представленные системы обеспечивают высокую равномерность нагрева и точность настройки температурного уровня (±5℃.). Внутренняя поверхность тоннельной печи и воздуховодов выполнена из ластового алюминия толщиной 1,2 мм.
2. Корпус камеры отверждения покрыт несколькими слоями изоляции, что позволяет значительно снизить теплопотери, а также термическое напряжение. Разница между уровнем температуры на наружной стенке изоляционных плит и уровнем температуры в цехе составляет менее 10℃ (национальный стандарт КНР: 15℃). Внутренняя поверхность камеры покрыта листами оцинкованной стали, а внешняя выполнена из профилированных листов металла. Толщина изоляционного слоя составляет 150 мм.
3. Две модели исполнения: портальная и одноуровневая − отличаются высоким качеством теплоизоляции.
4. Нагревательные устройства работают на газовом топливе. Температурная обработка в капере печи осуществляется за счет подачи горячего воздуха системой циркуляции из теплообменной установки. Воздухозаборники и выпускная труба соединены с нагревательным устройством напрямую, что позволяет поддерживать уровень отработанных газов в пределах установленных значений.
5. Встроенный нагнетательный компрессор, обеспечивающий циркуляцию воздуха в системе, отличается превосходной жаропрочностью и низкой шумностью работы. Кроме того, установленные лопастные винты, приводной вал и подшипниковые узлы изготовлены с учетом конструктивных особенностей печей. Уровень шумопроизводительности составляет менее 85 дБ.
6. Очистка циркулируемого в системе воздуха производится при помощи жаропрочного сетчатого фильтра, задерживающего бόльшую часть различных загрязнений.
7. Печи оснащаются горелками RIELLO, автоматическими цифровыми терморегуляторами и сигнализаторами перегрева.
Технические характеристики
1. Габариты печи: 14000×1500×1900 мм (Д×Ш×В)
2. Расход тепла: 25 ккал/час
3. Источник тепла: электроподогрев, природный газ, дизельное топливо, инфракрасное излучение
4. Диапазон температур: от уровня комнатной температуры до +220℃ (два дисплея для отображения уровня температуры с обеих сторон установки)
5. Толщина конструкции: 120 мм, отделка внутренней поверхности: оцинкованные листы толщиной 0,8 мм; внешний слой: листы прессованной стали 0,8 мм (A3)
5. Материал теплообменника: нержавеющая сталь марки 304
6. Система циркуляции воздуха: нагнетательный вентилятор (тип C)
